公司动态

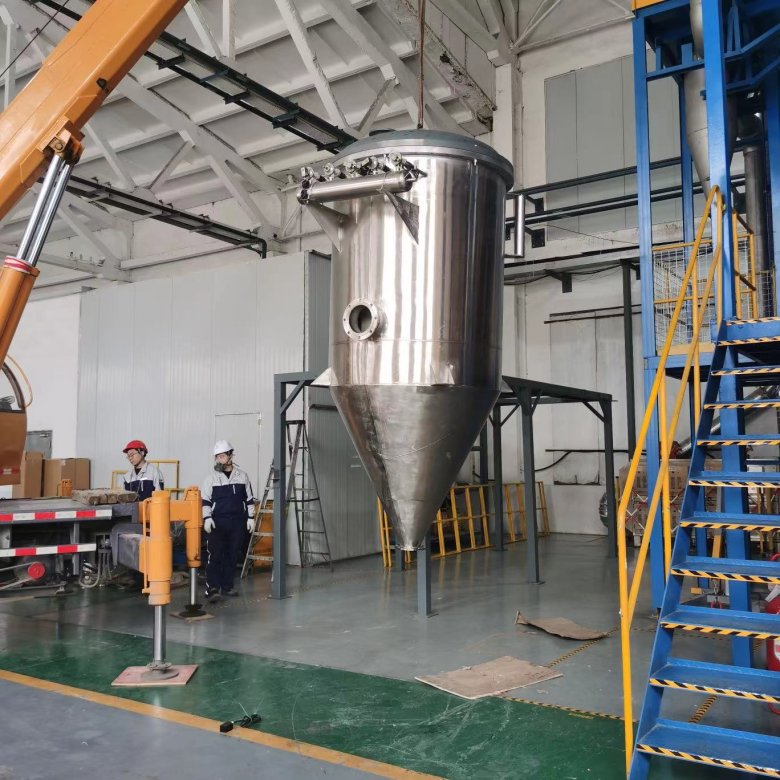

3D打印金属材料氮保气流分级机ZJ-DBF300-2调试完毕

四川众金粉体设备有限公司  2023-04-17  点击421次

工作原理

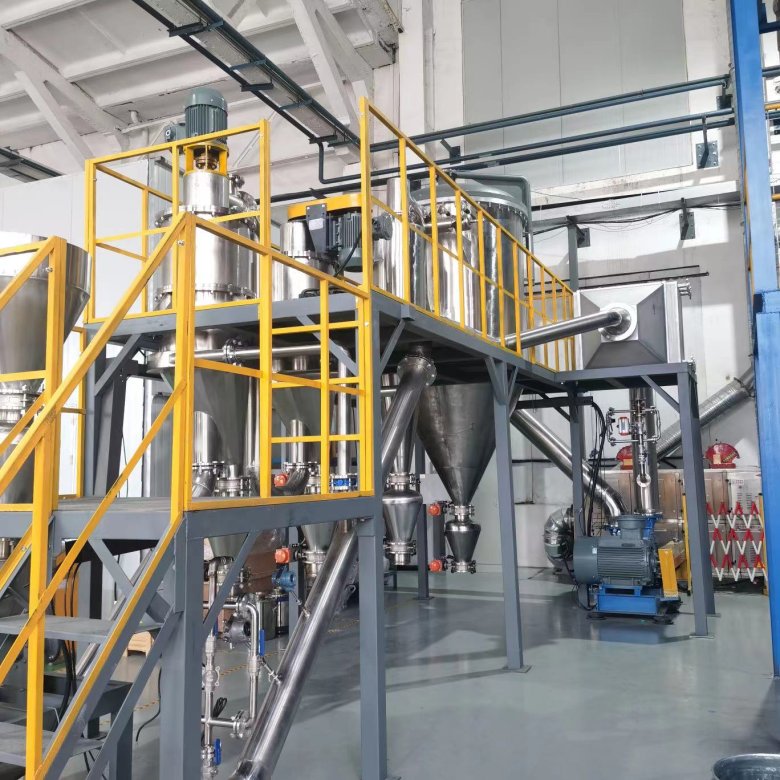

该气流分级机机是在普通气流分级机和立式涡轮高精分级机基础上,通过改变气流成份和改变设备的进风出风管路,提高设备的密封工艺等方式,专为易燃易爆、易氧化等物料设计研发的。设备全系统采用惰性气体作为流体工作介质,全套设备由惰性气体源、氧气含量测试仪、进气管路系统、闭路加料系统、立式涡轮分级机、引风机、密闭置换式卸料阀、防静电脉冲反吹除尘器、惰性气体补充装置、冷却器等组成,引风机出口接入分级机进气入口,形成惰性气体密闭循环系统。


性能特点

整个生产流水线采用全封闭负压循环运行,采用PLC编程控制,尽量减少人为操作和控制因素,控制柜可安放于远处单独的控制房,包装出料采用自动包装机,现场观测可采用监控探头,可完全做到无人操作


分级精度

(1).该机具有较强的分散解离性能,系统独特的气固流场,对粉体具有很有效的分散解离效果,以提高分级效率。

(2).分级叶片采用不锈钢材料一次成型,通过动平衡处理平衡精度达到0.3g。

(3).分级轮叶片采用大角度的副叶片形式,严格控制大颗粒的泄露。

(4).分级轮和机头之间的配合采用双迷宫槽,配合间隙为1-2mm,再次控制了大颗粒的泄露。

(5).双迷宫槽中加入高压气密封带压力表显示(0.3-0.4Mpa)。

(6).经过副叶片、双迷宫槽、高压气密封三重封锁,保证了成品粒度。

(7).分级区域和收料仓之间采用独特的二次补风装置,将分级后的粗料重新返回分级区域反复淘洗,将物料中的细粉淘洗掉,细粉提取率高达95%以上,处于国际领先水平。


性能优点:

惰性气体保护气流分级机是采用流体力学数值模拟软件,计算出最合适的流场,最理想的压力分布来指导设计,优化了分级叶轮结构,流场均匀稳定、叶轮压力损失小,可对物料进行精确分级,分级效率达到95%以上;

◆适用范围广,可根据易燃易爆、易氧化粉体特性选择与其相适应的惰性气体作保护气体;

◆可根据工艺和产品特性的要求控制惰性气体的纯度;

◆采用闭式循环系统,惰性气体循环使用,损耗小;

◆分级叶片一次成型,并通过航空试验平台做专门的平衡处理,使设备运行更加平稳,振动极小。

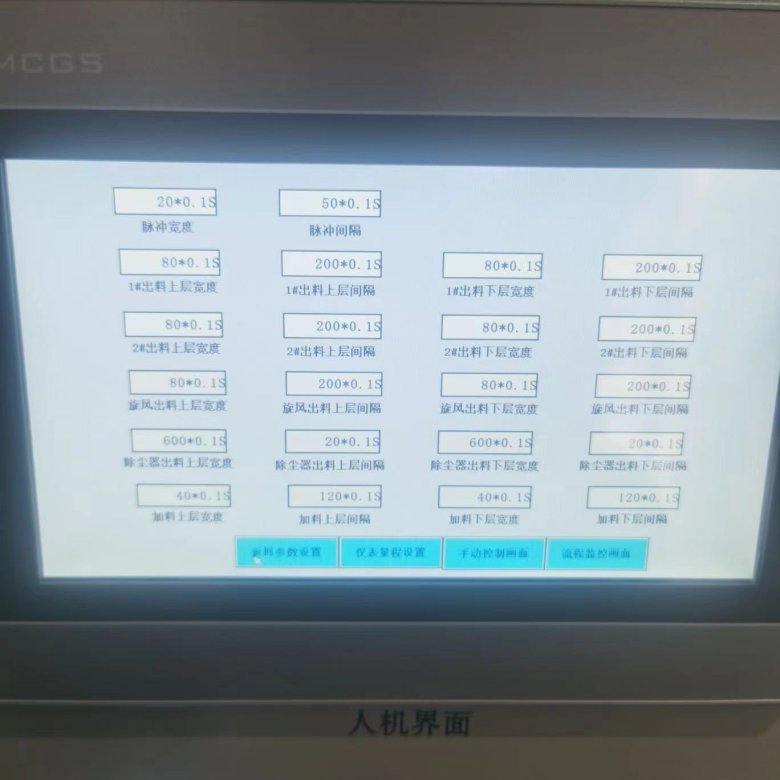

◆整套系统采用PLC自动控制系统,可实现自动补氮及压力平衡(该操控系统通过反复试验,证明其性能稳定,现在投入使用),真正实现了一键操作。

◆增大除尘器过滤面积,并采用诱导脉冲清灰系统,确保系统长时间稳定运行;滤材选用进口滤料,收集效率≥99.9%。

装有气流流量调节阀和分级叶轮无极调速器,不用停机即可调节产品的粒度,且细粉能全部回收,不污染环境。

独特的流场设计及恒定的气固浓度控制,物料在腔体内的停留时间短,减少了物料粘附。

保证产品精确,电镜扫描大颗粒少,对于超细微粉有较强的分级效果。

设备终身维护保养,提供一流的售后服务保证。

系统惰性气体循环使用保证了物料在生产过程中,氧气含量控制在100PPM以内(此值由物料特性、客户现场氮气纯度及制氮量决定)。
